Tout d’abord définissons ce qu’est une portée!!
Une portée, c’est la capacité de la machine à porter une charge plus ou moins lourde à une certaine distance et une certaine hauteur. Par exemple, prenons votre bras comme levier et une bouteille d’eau d’un litre, si vous le soulevez de façon perpendiculaire, vous arrivez à le porter sans trop de difficulté mais plus vous baissez votre bras, la tension émise par le poids va changer considérablement. Et vous n’arrivez plus à maintenir le poids de cette bouteille de la même façon que si vous la teniez en l’air.
En somme, regardons la fiche technique ci-dessous :
Lisons le ensemble :
En bout de flèche à la verticale, la capacité de portée est de 8,3T à 29m alors qu’à l’horizontale, nous sommes à 1,4T pour 26m.
Pour savoir si une grue est adaptée à mon opération de levage, on regarde en premier le poids à mettre en charge, la hauteur à laquelle il faut déposer (hauteur verticale), et le déport (longueur horizontale) entre la machine stabilisée et le point de dépôt. Et si vous vous rappelez de vos cours de maths, abscisse = longueur et ordonnée = hauteur, soit F(x)=y
Rendez vous sur notre site en fonction de vos besoins :
https://www.locmachine.fr/manutention/
Vous préparez un chantier et vous devez faire appel à une grue mobile, mais vous ne savez pas exactement quelle machine choisir ? C’est une question que l’on entend tous les jours chez Locmachine. Et la réponse tient en trois mots : portée, poids, déport. Mal calculer la portée d’une grue, c’est prendre le risque de sous-dimensionner l’engin — avec les conséquences en termes de sécurité et de coût que cela implique — ou au contraire de sur-dimensionner inutilement et de faire exploser votre budget levage.
Ce guide a été conçu pour vous donner les clés techniques nécessaires, que vous soyez chef de chantier aguerri ou que vous organisiez votre premier levage. On va aller à l’essentiel, avec des exemples concrets et un vocabulaire accessible.
Table des Matières
- Qu’est-ce que la portée d’une grue ?
- Les 3 paramètres clés pour choisir sa grue
- Comment lire un diagramme de charges ?
- Portée grue mobile vs grue télescopique : quelles différences ?
- Nos grues disponibles en Île-de-France
- Questions Fréquentes (FAQ)
- Chiffres Clés
Qu’est-ce que la portée d’une grue ?
Commençons par la base, et laissons Alexandre Le Corre, fondateur de Locmachine, vous l’expliquer avec ses propres mots — ceux du terrain :
Tout d’abord définissons ce qu’est une portée!!
Une portée, c’est la capacité de la machine à porter une charge plus ou moins lourde à une certaine distance et une certaine hauteur. Par exemple, prenons votre bras comme levier et une bouteille d’eau d’un litre, si vous le soulevez de façon perpendiculaire, vous arrivez à le porter sans trop de difficulté mais plus vous baissez votre bras, la tension émise par le poids va changer considérablement. Et vous n’arrivez plus à maintenir le poids de cette bouteille de la même façon que si vous la teniez en l’air.
En somme, regardons la fiche technique ci-dessous :
Lisons le ensemble :
En bout de flèche à la verticale, la capacité de portée est de 8,3T à 29m alors qu’à l’horizontale, nous sommes à 1,4T pour 26m.
Pour savoir si une grue est adaptée à mon opération de levage, on regarde en premier le poids à mettre en charge, la hauteur à laquelle il faut déposer (hauteur verticale), et le déport (longueur horizontale) entre la machine stabilisée et le point de dépôt. Et si vous vous rappelez de vos cours de maths, abscisse = longueur et ordonnée = hauteur, soit F(x)=y
C’est aussi simple que ça — et aussi technique que ça. La portée n’est pas une valeur fixe : elle diminue à mesure que le rayon de travail augmente. Plus la grue doit aller loin horizontalement, moins elle peut soulever lourd. C’est la loi du levier, implacable.
📊 Jusqu’à -83% de capacité de levage entre le rayon minimal et le rayon maximal d’une grue mobile – Réduction de capacité à rayon maximal
Les 3 paramètres clés pour choisir sa grue
Avant de contacter un loueur ou de consulter une fiche technique, vous devez impérativement connaître ces trois données. Sans elles, aucun professionnel ne peut vous proposer la bonne machine.
1. Le poids de la charge
Il ne s’agit pas seulement du poids brut de l’élément à soulever. Il faut additionner :
- Le poids de l’élément lui-même
- Le poids du moufle (crochet + poulie)
- Le poids des élingues, chaînes ou sangles d’accrochage
- Une marge de sécurité (généralement 10 à 15 %)
⚠️ On ne travaille jamais à 100 % de la capacité nominale d’une grue. Un coefficient de sécurité est toujours appliqué.
2. La hauteur verticale (ordonnée)
C’est la hauteur à laquelle la charge doit être déposée. Elle détermine l’angle de la flèche et, par conséquent, la configuration de la machine. Plus la hauteur est importante, plus la flèche doit être redressée — ce qui réduit mécaniquement le rayon de travail possible.
3. Le déport horizontal (abscisse)
C’est la distance entre l’axe de rotation de la grue (une fois stabilisée) et le point de dépôt de la charge. C’est le paramètre le plus souvent sous-estimé sur le terrain. Il faut tenir compte des obstacles (façades, arbres, lignes électriques, autres engins) et de la position réelle de la grue sur la voie publique ou le chantier.
| Paramètre | Définition | Impact sur la portée |
|---|---|---|
| Poids de la charge | Charge totale en tonnes (+ élingues + marge) | Détermine la capacité minimale requise |
| Hauteur verticale | Distance entre le sol et le point de dépôt | Conditionne l’angle de flèche |
| Déport horizontal | Distance entre l’axe grue et le point de dépôt | Plus il est grand, plus la capacité chute |

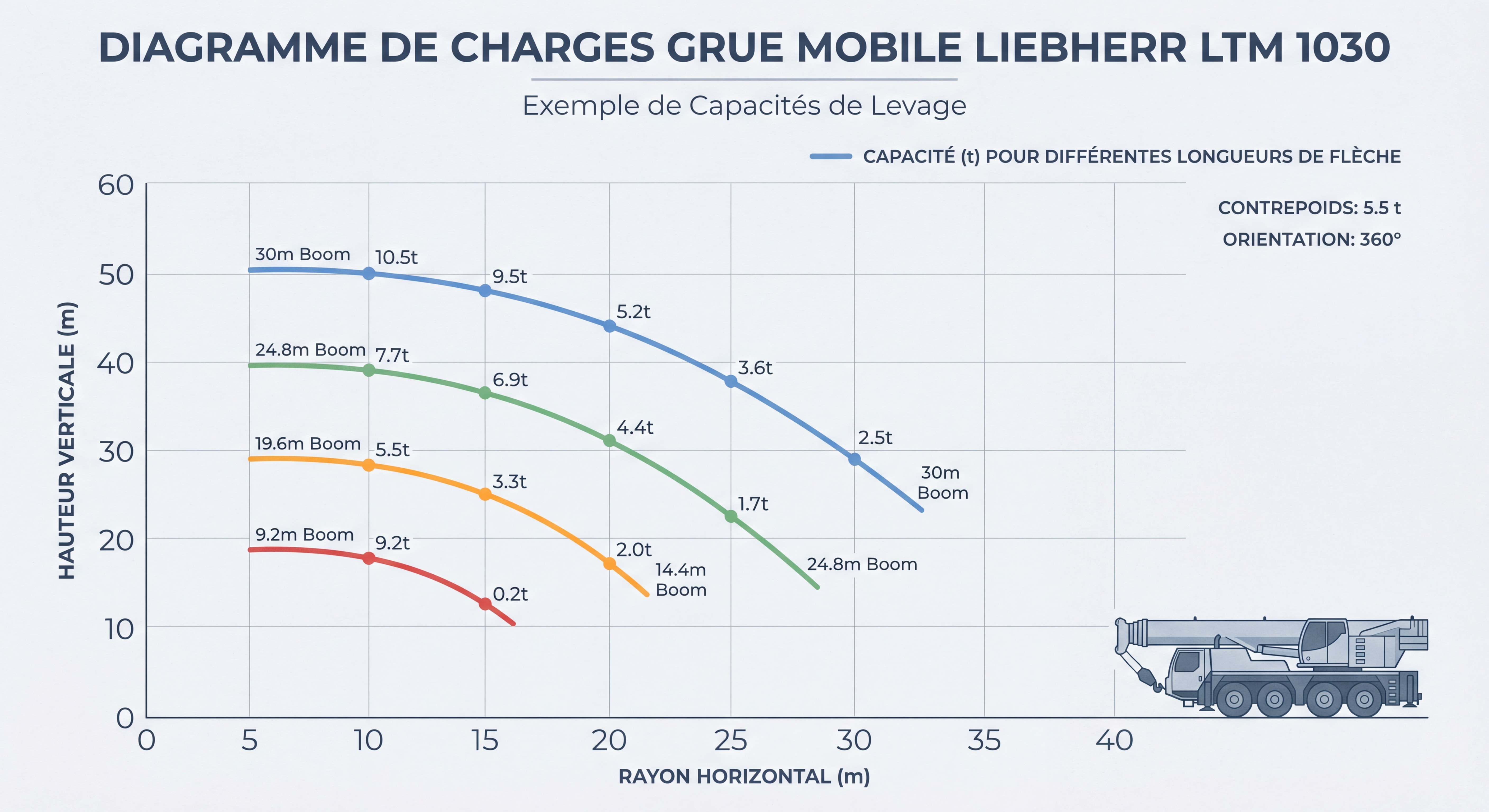

Comment lire un diagramme de charges ?
Le diagramme de charges (aussi appelé abaque) est la carte d’identité technique de chaque grue. C’est un tableau ou un graphique fourni par le constructeur qui indique, pour chaque combinaison de rayon de travail et de longueur de flèche, la charge maximale autorisée en tonnes.
La méthode pas à pas
- Identifiez votre rayon de travail (déport horizontal en mètres)
- Identifiez votre hauteur de levage (hauteur verticale en mètres)
- Localisez le point d’intersection de ces deux valeurs sur l’abaque
- Vérifiez que la capacité indiquée est supérieure au poids total de votre charge (avec marge de sécurité)
- Vérifiez la configuration : stabilisateurs entièrement déployés, rotation 360°, sol portant
💡 Si vous vous rappelez vos cours de maths : abscisse = rayon horizontal (x) et ordonnée = hauteur verticale (y). On cherche F(x) = y, c’est-à-dire la capacité disponible pour une portée et une hauteur données.
Un exemple concret avec la Liebherr LTM 1030 (35T)
La LTM 1030 est la grue mobile de référence pour les chantiers en milieu urbain francilien. Son tableau de charges, établi en configuration stabilisateurs déployés et rotation 360°, illustre parfaitement le principe :
| Rayon de travail | Capacité de levage | Configuration |
|---|---|---|
| 3 m (rayon min.) | 35 T (PPM) | Flèche courte, verticale |
| 10 m | ~18 T | Flèche intermédiaire |
| 20 m | ~8 T | Flèche allongée |
| 30 m | ~3,5 T | Flèche à l’horizontale |
| 40 m (rayon max.) | ~1,5 T | Flèche maximale |
Données indicatives — consulter le tableau constructeur pour chaque configuration exacte.
« Le choix d’une grue ne se fait pas sur sa capacité maximale, mais sur sa capacité à une portée et une hauteur données »
— 4GenieCivil, Guide Grue Mobile 2026(https://www.locmachine.fr/manutention/)
Conclusion
Calculer la portée d’une grue mobile, c’est avant tout une question de méthode : poids de la charge + hauteur verticale + déport horizontal. Ces trois paramètres, croisés avec le diagramme de charges du constructeur, vous donnent une réponse claire sur la faisabilité de votre levage et sur la machine à mobiliser.
Ne partez jamais du principe qu’une grue « fera l’affaire » parce qu’elle semble grande. Et ne choisissez pas non plus la plus grosse disponible pour être « tranquille » : un sur-dimensionnement a un coût. Le bon choix, c’est celui qui correspond exactement à votre besoin — ni plus, ni moins.
Chez Locmachine, nos équipes étudient votre demande avec précision et vous proposent la machine adaptée, avec un grutier qualifié, en Île-de-France, sous 2 heures ouvrées.
📞 Contactez-nous : 09 84 13 24 82 🌐 Consultez notre catalogue : locmachine.fr/manutention/
Questions Fréquentes (FAQ)
Qu’est-ce que le PPM d’une grue mobile ?
Le PPM (Poids en Prise Maximum) est la capacité de levage maximale d’une grue, exprimée en tonnes, mesurée au rayon minimum avec la flèche en position la plus courte. C’est la valeur mise en avant dans les fiches commerciales (ex. : « grue 35T »). En pratique, cette capacité diminue significativement à mesure que le rayon de travail augmente. Il ne faut donc jamais confondre le PPM avec la capacité réelle à votre rayon de travail.
Comment calculer le rayon de travail d’une grue sur mon chantier ?
Le rayon de travail correspond à la distance horizontale entre l’axe de rotation de la grue(une fois stabilisée) et le point de dépôt de la charge. Pour le calculer : repérez l’emplacement de stationnement de la grue (souvent sur voirie ou en limite de chantier), puis mesurez la distance horizontale jusqu’au point le plus éloigné où vous devez déposer la charge. Ajoutez les obstacles éventuels qui pourraient contraindre la position de la grue.
Faut-il une autorisation pour faire intervenir une grue mobile sur la voie publique à Paris ?
Oui. En Île-de-France, toute occupation de voie publique par une grue mobile nécessite une permission de voirie délivrée par la mairie ou la préfecture de police (pour Paris). Locmachine vous accompagne dans ces démarches administratives. Il faut généralement prévoir un délai de 5 à 10 jours ouvrés pour l’obtention du document.
Quelle différence entre un diagramme de charges et un tableau de charges ?
Ce sont deux représentations de la même information. Le diagramme de charges (ou abaque) est une représentation graphique sous forme de courbe. Le tableau de chargesest sa version numérique sous forme de grille. Les deux indiquent la capacité de levage en tonnes pour chaque combinaison rayon/hauteur. Les grues modernes proposent les deux formats dans leur documentation technique.
Combien coûte la location d’une grue mobile en Île-de-France en 2026 ?
Les tarifs journaliers (8h, chauffeur inclus) varient selon la capacité de la machine :
- Grue 35T : à partir de 1 240 €/j HT
- Grue 50-70T : 1 100 à 1 600 €/j HT
- Grue 100T : 1 500 à 2 200 €/j HT
Des dégressifs s’appliquent à partir de 2 jours. Contactez Locmachine pour un devis personnalisé sous 2 heures.
Chiffres Clés
📊 -83% de capacité de levage entre le rayon minimal et le rayon maximal d’une grue mobile — la portée n’est pas une valeur fixe (Source : données constructeurs Liebherr/Tadano 2026)
💡 3 paramètres suffisent pour dimensionner correctement une grue : poids de la charge, hauteur verticale, déport horizontal
🏗️ 2 heures ouvrées : délai de réponse garanti par Locmachine pour tout devis de location grue mobile en Île-de-France
⚖️ 10 à 15% de marge de sécurité à toujours appliquer sur le poids total de la charge avant de consulter le diagramme de charges
Article rédigé par :
Alexandre Le Corre — Fondateur & Président de Locmachine
12 ans d’expérience dans la location de matériel de levage et d’élévation. Ancien commercial terrain chez Riwal, puis Directeur Général délégué chez Metaloc, Alexandre a fondé Locmachine en 2018 avec une conviction : allier expertise technique et réactivité pour les professionnels du BTP en Île-de-France.
